АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ
Сенсорный контроллер МСУ-500, 50 программ стирки
ПОВЫШЕННЫЙ ОТЖИМ
Позволяет эффективно стирать и отжимать все типы тканей, не требуя дополнительного приобретения центрифуги

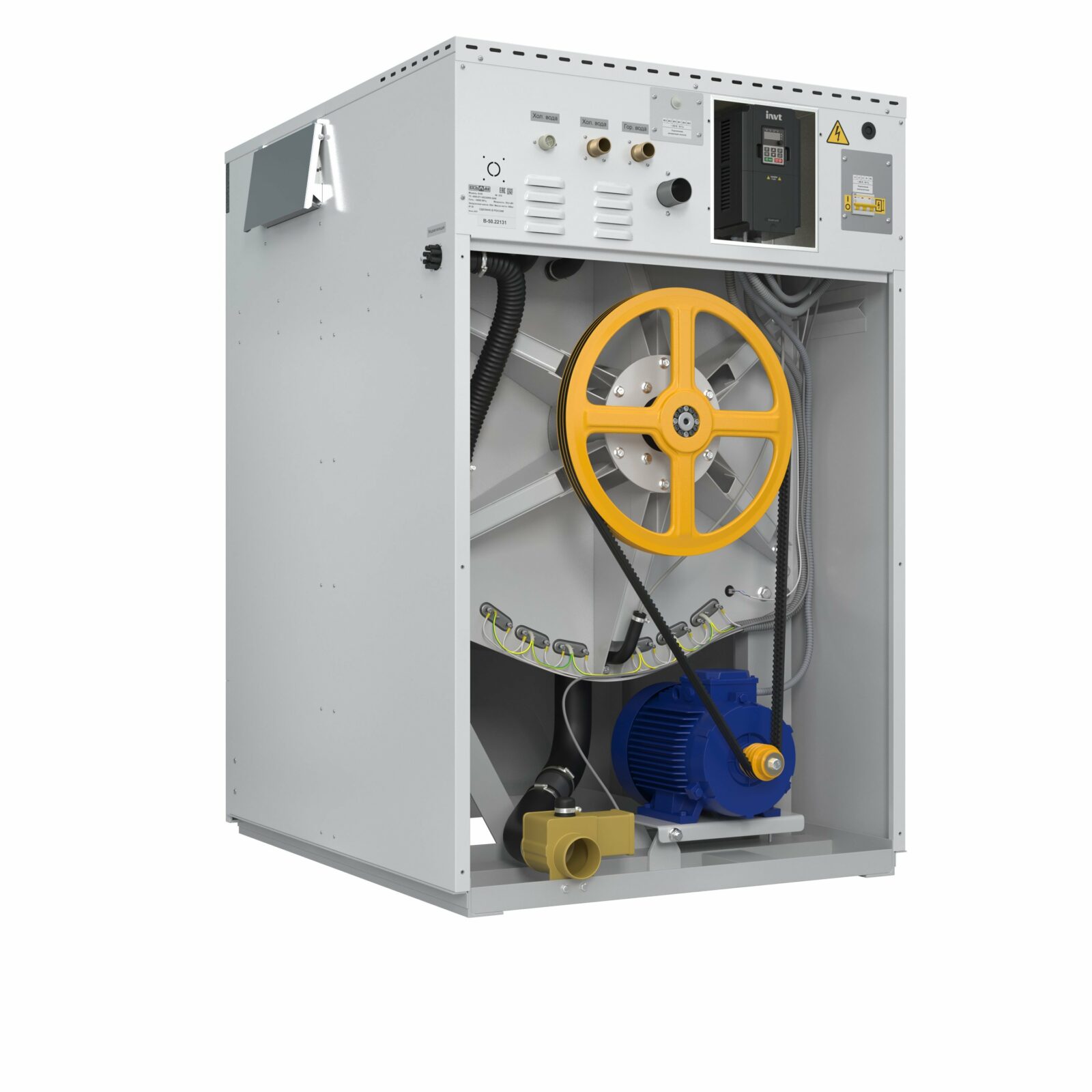

ЧАСТОТНО-РЕГУЛИРУЕМЫЙ ПРИВОД
Обеспечивает плавный разгон и торможение барабана. Уменьшает нагрузку на элементы конструкции машины и фундамент, снижает вибрацию и шум
ПОДКЛЮЧЕНИЕ К ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЕ
Позволяет экономить электроэнергию и время стирки
ПОДКЛЮЧЕНИЕ ДОЗИРУЮЩИХ НАСОСОВ ДЛЯ ЖИДКИХ МОЮЩИХ СРЕДСТВ
Стирально-отжимная машина В-50П имеет 8 выходов для подключения дозирующих насосов для жидких моющих средств (от 2-х до 8-ми). Насосы работают напрямую от контроллера машины и не требуют приобретения дополнительного блока управления к ним. Подключив к машине насосы для жидких моющих средств и подобрав правильную химию, можно использовать стирально-отжимную машину В-50П как аквачистку – альтернативу дорогостоящей химчистке
Требования к подключению
Машина устанавливается на специальном фундаменте. Фундамент (бетон не ниже В25) должен соответствовать статической и динамической нагрузке от машины. Глубина заложения фундамента принимается в зависимости от грунта, но не менее 400 мм. При наличии железобетонного пола, соответствующего указанным выше требованиям, статической и динамической нагрузке от машины, подготовка специального фундамента не требуется.
Ввиду значительных нагрузок на основание не рекомендуется установка машины на вторых этажах и первых этажах зданий, имеющих подвальные помещения.
При выборе места установки машины необходимо выдержать нормы ширины проходов для нормальной эксплуатации машины.
Канализационная труба должна находиться ниже уровня сливного патрубка. Сливной патрубок должен подсоединяться к канализационной сети шлангом внутренним диаметром не менее диаметра сливного патрубка. Канализационные каналы должны быть закрыты во избежание парения и сырости в помещении.
Для установки машины рекомендуется применять клиновые анкеры М20х220 с минимальной вырывающей силой 12,3 кН (в комплект поставки не входят).
Подсоединение машины к электрической сети производится пятижильным или четырехжильным кабелем с сечением жил не менее 4,0 мм2.
Корпус машины должен быть заземлен в соответствии с требованием ПУЭ.
Паропеноотвод соединяется с атмосферой трубопроводом с условным проходом не менее 50 мм для предотвращения появления разряжения или высокого давления в барабане, предусмотрев отвод пены в сливную канализацию трубопроводом с условным проходом не менее 50 мм.
Подсоединение паропеноотвода в сливную канализацию без сообщения с атмосферой категорически запрещается.
Внешние устройства отключения питания (выкл. автоматы) – 40А
Подключение к питающей сети: 3 фазы + N+PE
Напряжение питающей сети: 400±10% (380±10%) В
Частота: 50 Гц
Условный проход клапанов холодной воды Ду, мм (дюйм): 25 (1″)
Условный проход клапанов горячей воды Ду, мм (дюйм): 25 (1″)
Условный проход системы смыва моющих средств (холодная вода) Ду, мм (дюйм): 20 (¾”)
Давление пара в подводящей магистрали, МПа: 0,2…0,4
Условный проход клапана пара Ду, мм (дюйм): 15 (½”)
Выходной диаметр сливного патрубка: 76 мм
Жидкие моющие:
– количество патрубков: 8 шт.
– диаметр присоединительных патрубков: 8 мм
Болт крепления машины (анкерный болт): 4шт. М20
Максимальная статическая нагрузка на фундамент (с бельем и водой): 8 000 Н
Удельная максимальная динамическая нагрузка (при установившемся режиме отжима): 8 300 Н/м2
Частота динамической нагрузки: 12,8 Гц
