АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ
Сенсорный контроллер INVT, до 999 программ стирки с внешним носителем
ВЫСОКОСКОРОСТНОЙ ОКОНЧАТЕЛЬНЫЙ ОТЖИМ
Позволяет эффективно стирать и отжимать все типы тканей, не требуя дополнительного использования центрифуги
ПОДРЕССОРЕННАЯ КОНСТРУКЦИЯ
Снижает вибрацию и нагрузку и обеспечивает минимальный уровень шума в прачечной
ЧАСТОТНО-РЕГУЛИРУЕМЫЙ ПРИВОД
Обеспечивает плавный разгон и торможение барабана
ПОДКЛЮЧЕНИЕ К ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЕ
Позволяет экономить электроэнергию и время стирки
ПОДКЛЮЧЕНИЕ ДОЗИРУЮЩИХ НАСОСОВ ДЛЯ ЖИДКИХ МОЮЩИХ СРЕДСТВ

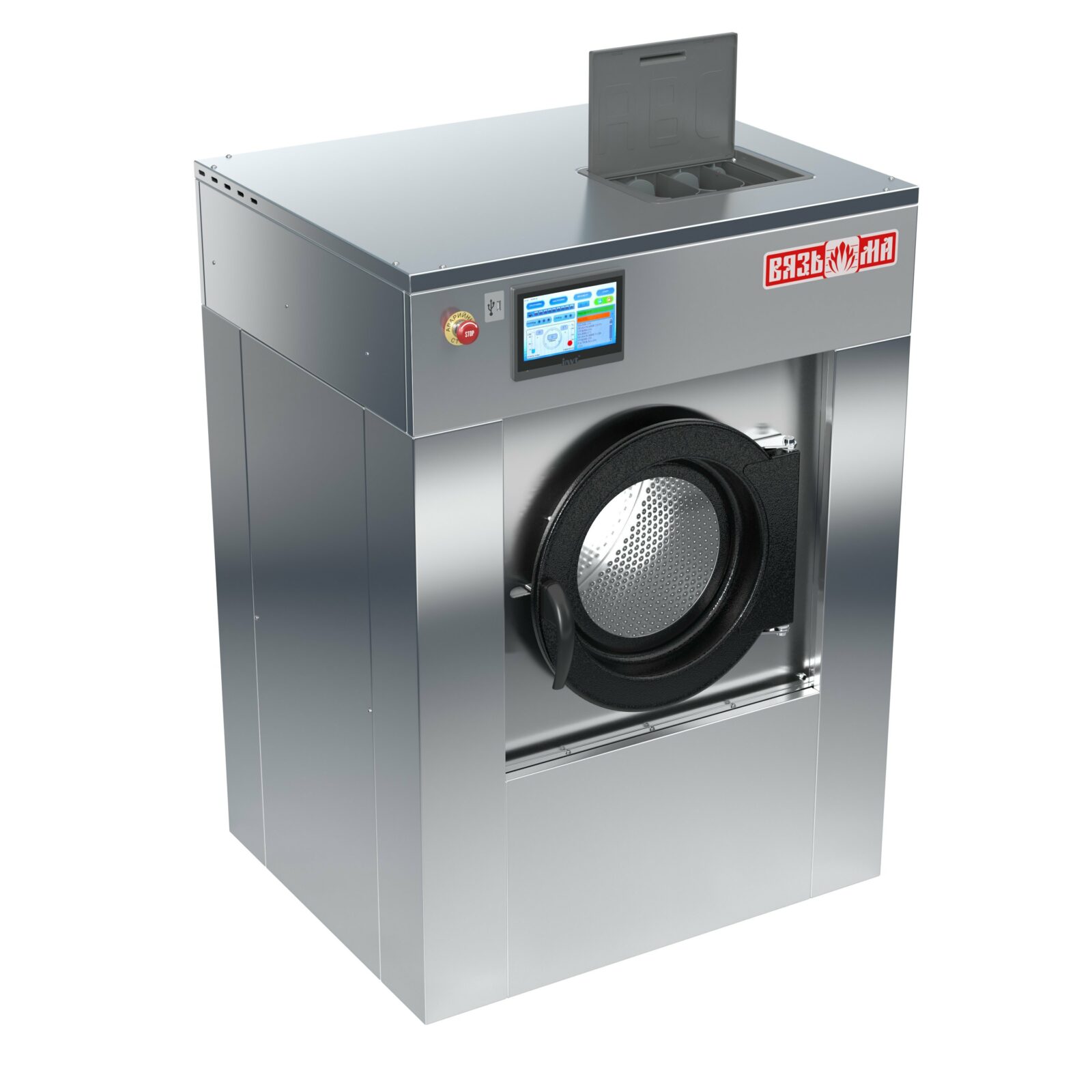

Стирально-отжимная машина ВО-20П имеет 8 выходов для подключения дозирующих насосов для жидких моющих средств (от 2-х до 8-ми). Насосы работают напрямую от контроллера машины и не требуют приобретения дополнительного блока управления к ним. Подключив к машине насосы для жидких моющих средств и подобрав правильную химию, можно использовать стирально-отжимную машину ВО-20П как аквачистку – альтернативу дорогостоящей химчистке
Требования к подключению
Машина устанавливается на ровной горизонтальной поверхности пола или стальной промежуточной раме, требования к которым должны удовлетворять статической и динамической нагрузкам машины.
При выборе места установки машины необходимо выдержать нормы ширины проходов (не менее 800 мм) для нормальной эксплуатации и обслуживания машины.
Крепление машины должно осуществляться анкерными болтами (к полу) или болтами (к раме) диаметром не менее чем указано в «Основных технических данных».
Требования к полу (фундаменту) и к глубине залегания анкерных болтов должны удовлетворять «Пособию к СНиП 2.09.03 по проектированию анкерных болтов».
Канализационная труба должна находиться ниже уровня сливного патрубка. Сливной патрубок должен подсоединяться к канализационной сети прачечной рукавом внутренним диаметром не менее 50мм.
На подводящих магистралях воды и пара предусмотреть угловые сетчатые фильтры соответствующего типоразмера (в комплект поставки не входят) с размером ячейки не более 300 мкм.
Патрубок паропеноотвода соединяется с «атмосферой» или с вытяжной вентиляцией цеха трубой (резиновым рукавом) с условным проходом не менее 50 мм. На трубе необходимо предусмотреть дренажный отводящий трубопровод для отвода излишков пены, соединенный с канализацией.
Установка и эксплуатация машины разрешается только в помещениях, в которых обеспечивается токовая нагрузка на провода и аппараты защиты не менее 40А.
Подсоединение машины к электрической сети производится пятижильным или четырехжильным кабелем с сечением жил не менее 1,5 мм2.
Корпус машины должен быть заземлен в соответствии с требованиями ПУЭ.
Внешние устройства отключения питания (выкл. автоматы) – 25А
Подключение к питающей сети: 3 фазы + N+PE
Напряжение питающей сети, В: 400±10% (380±10%)
Частота, Гц: 50
Условный проход клапанов холодной воды Ду, мм (дюйм): 15 (½”)
Условный проход клапанов горячей воды Ду, мм (дюйм): 20 (3/4″)
Условный проход системы смыва моющих средств (холодная вода) Ду, мм (дюйм): 20 (3/4″)
Давление пара в подводящей магистрали, МПа: 0,2…0,4
Условный проход клапана пара Ду, мм (дюйм): 15 (½”)
Выходной диаметр сливного патрубка, мм: 50
Жидкие моющие:
– количество патрубков: 8 шт.
– диаметр присоединительных патрубков: 8 мм
Болт крепления машины (анкерный болт): 4 шт. М16
Максимальная статическая нагрузка на фундамент (с бельем и водой), Н: 6335
Удельная максимальная динамическая нагрузка (при установившемся режиме отжима), Н/м2: 1600
Частота динамической нагрузки, Гц: 14,5
