Сушильная машина «Вязьма» ВС-50П серии «Вега» с паровым обогревом предназначена для сушки белья из хлопчатобумажных и смешанных тканей, предварительно отжатого до 50% остаточной влажности. Оборудование применяется в прачечных гостиниц, медицинских учреждений, санаториев, воинских частей и производственных предприятий, подключённых к централизованному пароснабжению.
Машина рассчитана на загрузку 50 кг. Паровой нагрев исключает электрические нагревательные элементы — удельный расход электроэнергии составляет 0,036 кВт·ч/кг, удельный расход пара — 1 дм³/кг. Это делает модель обоснованным выбором для объектов, где пар уже используется в технологическом процессе.
Особенности модели
Паровой обогрев
Нагрев осуществляется паром с удельным расходом 1 дм³/кг. Отсутствие электрических нагревателей снижает нагрузку на электросеть объекта и позволяет использовать тепловые ресурсы существующей системы пароснабжения.
Компьютерное управление
Машина оснащена контроллером с сенсорным дисплеем и 30 программами, изменяемыми пользователем. Для каждой программы задаётся температура сушки от 40 до 90 °C, время работы от 1 до 99 минут или целевой уровень остаточной влажности. Контроллер отслеживает состояние датчиков в процессе работы и сообщает об отклонениях кодами ошибок.
Датчик остаточной влажности
Сушка выполняется в автоматическом режиме: цикл завершается при достижении заданного уровня влажности. Для постельного белья под глажение задают 20–25%, для изделий без последующего глажения — 10%.
Частотно-регулируемый привод

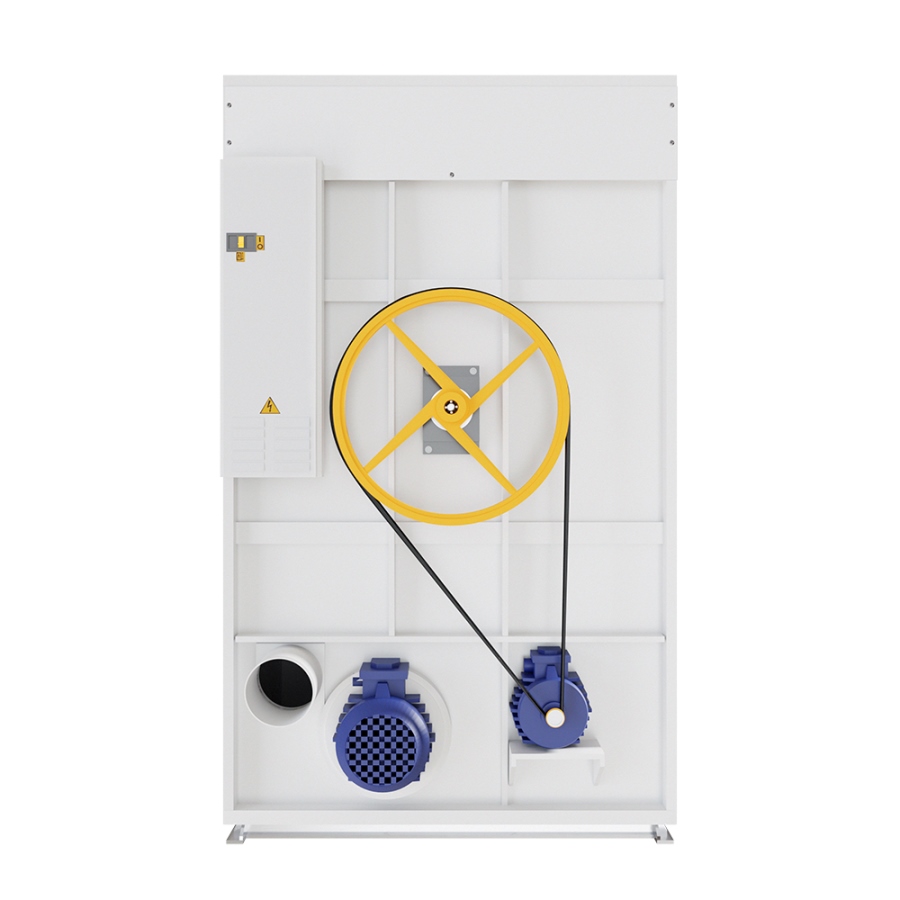

Привод обеспечивает плавный разгон и торможение барабана, снижая нагрузку на механические узлы и уровень шума в прачечной.
Реверс барабана
Барабан поочерёдно вращается в противоположные стороны, обеспечивая равномерное просыхание текстиля и предотвращая скручивание. Барабан диаметром 1160 мм и глубиной 1040 мм изготовлен из нержавеющей стали.
Функция CoolDown
В конце каждого цикла барабан продувается холодным воздухом — изделия остывают до безопасной температуры перед выгрузкой.
Безопасная эксплуатация

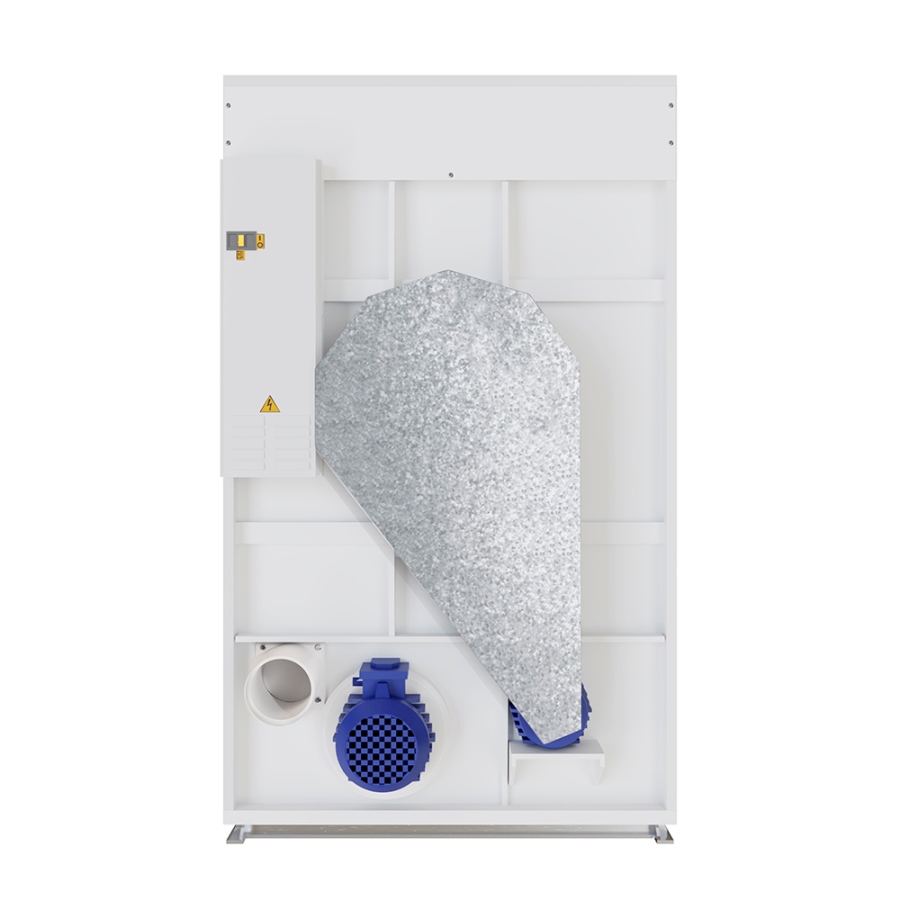

Машина оснащена защитными блокировками, автоматической диагностикой ошибок и аварийной сигнализацией. Встроенный вентилятор производительностью 1800 м³/ч и ворсовый фильтр-ворсоуловитель обеспечивают отвод влажного воздуха в систему вытяжной вентиляции прачечной. При засорении фильтра срабатывает сигнализация.
По спецзаказу облицовки могут быть изготовлены из нержавеющей стали.
Требования к подключению
Машина устанавливается на ровной горизонтальной поверхности пола, требования к которому должны удовлетворять статической нагрузке.
При выборе места для установки сушильной машины необходимо выдержать нормы ширины прохода в зоне обслуживания, а также необходимо предусмотреть:
а) возможность подсоединения к электрической сети;
б) возможность отвода отработанной паровоздушной смеси;
в) свободное пространство не менее 800мм со стороны задней и боковых облицовок для обеспечения возможности обслуживания и ремонта;
г) возможность подключения к системе подвода пара/отвода конденсата цеха прачечной.
После установки машины ее следует закрепить анкерными болтами 12х150 (в комплект поставки не входят), зафиксировать контргайками.
В помещении, в котором установлена сушильная машина, для ее нормальной работы, необходимо обеспечить приток чистого воздуха комнатной температуры в количестве не менее 1800 м3/час для каждой машины.
Для обеспечения максимальной эффективности сушки желательно, чтобы каждая машина была снабжена отдельным воздуховодом диаметром условного прохода не меньшим, чем у патрубка отвода воздуха сушильной машины, отводящим отработанный воздух за пределы помещения (здания).
Падение давления в воздуховоде, к которому присоединена машина, измеренное на расстоянии 30 см от выходного патрубка вентилятора, не должно превышать 100 Па.
Примерная длина такого воздуховода составляет максимум 3м, включая изгиб-«колено» под 90° или эквивалентную ему длину (2м).
При необходимости в воздуховоде большей длины (из-за особенностей размещения) или при подключении воздуховодов от нескольких машин в один коллектор, необходимо создавать специальную вытяжную систему прачечной, с производительностью по воздуху не менее суммарной производительности вентиляторов всех сушильных машин.
Не допускается подсоединение воздуховодов под углом 90°. Оптимальный угол соединения 45°.
При подключении нескольких машин к одному общему коллектору необходимо на выходе воздуховода машины установить обратный клапан.
Машина сушильная должна быть надежно заземлена в соответствии с требованиями электробезопасности по ГОСТ 12.2.007.0-75.
Присоединение машины к электрической сети должно производиться пятижильным или четырехжильным кабелем с сечением жил не менее 2,5 мм2. Кабель должен быть проложен по полу цеха в защитном кожухе (металлорукав или водогазопроводная труба).
Внешние устройства отключения питания (выкл. автомат.) – 25А
Подключение к питающей сети: 3 фазы +N+PE
Напряжение питающей сети: 400±10% (380±10%)
Частота: 50 Гц
Диаметр выходного патрубка вентилятора: 200 мм
Производительность вентилятора по воздуху: 1 800 м3/ч
Условный проход подвода пара и отвода конденсата Ду, мм (дюйм): 2*20 (¾”)
Давление пара, рабочее: 0,4-0,6 МПа
Максимальное падение давления: 100 Па
Максимальная статическая нагрузка: 6 425 Н
